HM 150.04 Peralatan Didaktik Pam Emparan Peralatan Latihan Vokasional Peralatan Makmal Mekanik Bendalir

1. Penerangan
Pam emparan ialah mesin turbo yang digunakan untuk menyampaikan bendalir. Unit HM 150.04 boleh digunakan untuk mengkaji pam emparan dan untuk merekodkan lengkung ciri pam yang tipikal.

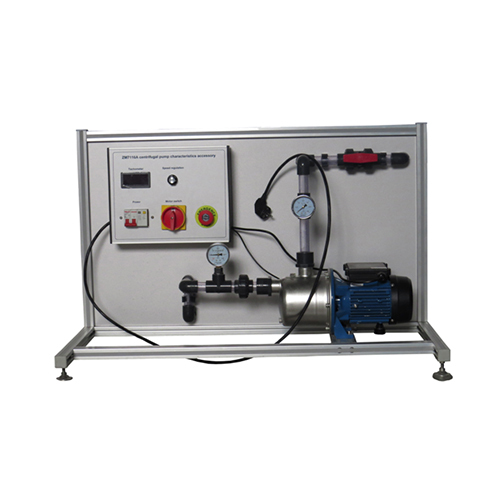

Unit eksperimen termasuk pam emparan penyebuan kendiri, injap bola di bahagian keluar dan manometer di bahagian masuk dan keluar. Ia dipacu oleh motor tak segerak. Kelajuan boleh dilaraskan tanpa had dengan menggunakan penukar frekuensi. Injap bola digunakan untuk melaraskan kepala.
Dalam eksperimen, tingkah laku operasi pam sebagai fungsi kadar aliran dikaji dan dipaparkan dalam lengkung ciri. Kelajuan dan kuasa elektrik motor dipaparkan secara digital. Tekanan pada bahagian masuk dan keluar dipaparkan pada dua manometer.
Unit eksperimen diletakkan dengan mudah dan selamat pada permukaan kerja modul asas HM 150. Pam menarik air dari tangki pada modul asas HM 150. Kadar aliran ditentukan secara isipadu dengan mengalirkan kembali ke tangki pengukur pada HM 150.

2. Spesifikasi
penyiasatan pam emparan
pemacu dengan kelajuan boleh ubah melalui penukar frekuensi
injap bola untuk melaraskan tekanan
manometer pada bahagian masuk dan keluar pam
paparan digital kelajuan dan kuasa
kadar aliran ditentukan oleh modul asas HM 150
bekalan air menggunakan modul asas HM 150
3. Data teknikal
Pam emparan, penyebuan kendiri
kadar aliran maksimum: 3000L/j
maks. kepala: 36,9m
Motor tak segerak
kuasa nominal: 370W
Julat pengukuran
tekanan (saluran keluar): -1…5bar
tekanan (saluran masuk): -1…1,5bar
kelajuan: 0…3000min-1
kuasa: 0…1000W
230V, 50Hz, 1 fasa
230V, 60Hz, 1 fasa; 120V, 60Hz, 1 fasa
