ZM6110 Jurulatih Penyejukan Industri Berkomputer Peralatan Makmal Penyejukan Peralatan Didaktik Peralatan PendidikanI. Gambaran Keseluruhan Produk
1.1 Gambaran Keseluruhan

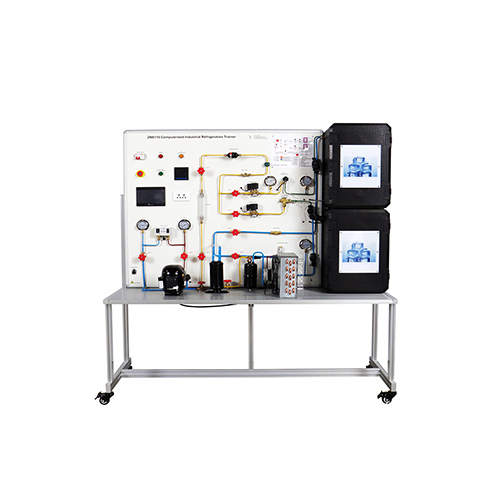

Bangku latihan ini direka bentuk untuk penyelidikan penyejukan industri, dan tujuan utamanya adalah untuk mengawal suhu dan kelembapan relatif satu atau lebih bilik penyimpanan sejuk. Jika ya, pemampat khusus dan kondenser khusus digunakan untuk mengawal dua bilik penyimpanan sejuk yang berbeza, satu untuk pembekuan dan satu untuk pemeliharaan. Peralatan latihan ini memudahkan proses pemerolehan data dan memaparkan data eksperimen pada komputer menggunakan sensor dan pemproses yang sesuai.
Bangku latihan ini terdiri daripada pemampat, kondenser, pemisah gas-cecair, takungan cecair, penapis pengeringan, kaca penglihatan, meter aliran, injap pengembangan elektronik, injap solenoid, injap manual, injap pengatur tekanan penyejatan, peti sejuk beku, bilik penyimpanan sejuk, dsb.
1.2 Ciri-ciri
1. Meja latihan menggunakan struktur rangka aloi aluminium, yang ringkas dan kukuh, yang bukan sahaja mengurangkan berat peralatan, tetapi juga memastikan kekuatan peralatan.
2. Bahagian bawah dilengkapi dengan 4 roda universal untuk pergerakan mudah.
3. Saluran paip kitaran penyejukan diletakkan pada panel pemasangan, dan kawasan suhu tinggi dan rendah dicat dengan warna yang berbeza untuk pemerhatian dan pembezaan yang mudah.
4. Peralatan ini dilengkapi dengan sistem perlindungan keselamatan yang baik. Terdapat suis perlindungan tekanan tinggi dan rendah dalam kitaran penyejukan. Apabila tekanan sistem tidak normal, pemampat boleh berhenti berfungsi serta-merta untuk melindungi pemampat dan sistem.
5. Litar elektrik dilengkapi dengan pemutus litar kebocoran, peranti berhenti kecemasan dan perlindungan pembumian yang boleh dipercayai untuk memastikan keselamatan peralatan dan kakitangan.
II. Parameter Prestasi
2.1 Parameter Teknikal
1. Kuasa input: 220V±10%, 50Hz
2. Keadaan operasi: suhu ambien 10℃～30℃, kelembapan relatif <75% (25℃)
3. Bahan Penyejuk: R134a
4. Parameter bilik penyejuk beku (peti sejuk):
(1) Luas permukaan dalam 0.92㎡
(2) Luas permukaan luar 1.2㎡
(3) Ketebalan lapisan penebat 35mm
(4) Bahan pengisi penebat: plastik buih, pekali pemindahan haba 0.042w/M.K
(5) Bahan penyejuk beku: akrilik putih 4mm, pekali pemindahan haba 0.19w/M.K
2.2 Dimensi dan Berat
Dimensi: 1800mm×800mm×1800mm
Berat: <100kg
III.Senarai Komponen
3.1 Pengenalan
Nombor Nama
1 Pemutus litar
2 Lampu penunjuk kuasa
3 Lampu penunjuk kerosakan
4 Butang berhenti kecemasan
5 Lampu penunjuk operasi pemampat
6 Meter berbilang fungsi fasa tunggal
7 Skrin sentuh
8 Soket kuasa
9 Meter tekanan rendah
10 Meter tekanan tinggi
11 Suis perlindungan tekanan tinggi dan rendah
12 Pemampat
13 Kondenser
14 Tangki simpanan cecair
15 Injap tangan
16 Meter aliran
17 Penapis kering
18 Kaca penglihatan
19 Injap solenoid
20 Tolok tekanan
21 Injap pengembangan solenoid
22Tolok tekanan rendah
23 Kotak penebat
24 Injap sehala
25 Injap pengembangan termostatik
26 Meter tekanan rendah
27 Injap tekanan rendah
28 Pemisah gas-cecair
29 Port rangkaian
30 Gambarajah skematik
3.2 Aksesori
Bil. Nama
1 Kabel USB
2 Pemacu kilat USB
3.4 Senarai Konfigurasi Produk
Bil. Nama QYT
1 Pemutus litar 1
2 Lampu penunjuk 3
3 Butang berhenti kecemasan 1
4 Meter berbilang fungsi fasa tunggal 1
5 Skrin sentuh 1
6 Soket kuasa 1
7Suis perlindungan voltan tinggi dan rendah 1
8 Tolok tekanan 5
9 Pemampat 1
10 Kondenser 3
11 Tangki simpanan cecair 1
12 Injap tangan 10
13 Meter aliran 1
14 Penapis kering 1
15 Kaca penglihatan 1
16 Injap solenoid 2
17 Kotak penebat 2
18 Injap pengembangan solenoid 1
19 Injap pengembangan termostatik 1
20 Pemisah gas-cecair 1
21 Port rangkaian 1
22 Gambarajah skematik1
23 Kabel USB 1
IV. Senarai Eksperimen
Eksperimen 1 Eksperimen ujian sambungan perisian dan eksport data
Eksperimen 2 Eksperimen ujian operasi normal peralatan
Eksperimen 3 Eksperimen ujian kerosakan pemampat
Eksperimen 4 Eksperimen ujian kerosakan perlindungan voltan rendah
Eksperimen 5 Eksperimen ujian kerosakan perlindungan voltan tinggi
Eksperimen 6 Eksperimen ujian kerosakan kipas kondenser
Eksperimen 7 Eksperimen ujian kerosakan kipas kotak penebat (atas)
Eksperimen 8 Eksperimen ujian kerosakan kipas kotak penebat (bawah)
