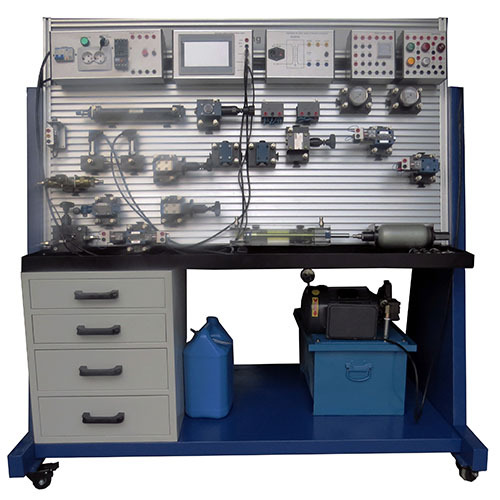

ZMH1109 Meja Kerja Latihan Hidraulik Dua Belah Peralatan Latihan Mekatronik Peralatan Didaktik Peralatan Latihan Vokasional
1. Gambaran Keseluruhan Produk
1.1 Gambaran Keseluruhan
Peranti latihan hidraulik ini direka bentuk dengan panel operasi struktur terbuka mengikut keperluan sukatan pelajaran pengajaran untuk kawalan pneumatik, elektrik dan hidraulik mekatronik di kolej dan universiti, dan menggabungkan kelebihan kawalan geganti pneumatik dan peralatan eksperimen kawalan geganti hidraulik. Pelbagai komponen hidraulik boleh dipasang secara fleksibel pada panel operasi. Semua sambungan menggunakan penyambung pantas terbuka dan tertutup dua hujung untuk menyelesaikan masalah kebocoran minyak dalam litar hidraulik. Ia mudah dan tahan lama, mengurangkan kerugian dan juga kondusif untuk mengekalkan kebersihan alam sekitar. Pelbagai komponen boleh digabungkan secara sewenang-wenangnya untuk membentuk sistem hidraulik dengan fungsi tertentu, yang mempunyai praktikaliti yang kukuh.
1.2 Ciri-ciri
(1) Peralatan ini terdiri daripada bingkai logam lembaran berkekuatan tinggi, yang cantik dan tahan lama. Bahagian bawah dilengkapi dengan roda universal untuk pergerakan mudah; ia dilengkapi dengan kabinet untuk menyimpan alat dan peranti, dan stesen hidraulik disepadukan di bahagian bawah peralatan; Plat asas untuk memasang pelbagai blok injap hidraulik menggunakan profil plat asas khas, dan selang alur panel ialah 25mm, yang boleh dipasang dan ditanggalkan dengan mudah daripada pelbagai komponen; bahagian atas diletakkan dengan pelbagai kotak gantung kawalan elektrik, yang padat secara keseluruhan.
(2) Ia dilengkapi dengan injap hidraulik siri perindustrian, dan tekanan kerja maksimum boleh mencapai 35Mpa. Setiap komponen hidraulik dilengkapi dengan plat asas peralihan litar minyak, yang boleh diletakkan dengan mudah dan sewenang-wenangnya pada panel. Pertindihan litar minyak menggunakan sambungan pertukaran cepat terbuka dan tertutup, yang mudah dibongkar dan tidak membocorkan minyak. Ia mengurangkan kerugian dan juga kondusif untuk mengekalkan kebersihan alam sekitar.
2. Parameter prestasi
(1) Kuasa input: AC: 220V
(2) Dimensi meja kerja makmal: 1600mm (panjang) × 1000mm (lebar) × 1700mm (tinggi)
(3) Jarak alur: 25mm
(4) Spesifikasi: Kabinet: 1
(5) Struktur meja: 1
(6) Roda dengan retakan: 4
(7) Had kelajuan keselamatan Julat: 1000-1500rpm
(8) Apabila pam hidraulik berfungsi, bunyi bising ialah ≤58dB0 pada jarak 1.5m dari meja kerja hidraulik
(9) Tekanan yang diperlukan untuk aliran litar minyak eksperimen demonstrasi hanya 4-6Mpa
(10) Tangki minyak: Isipadu nominal 35L
3. Komposisi Produk
Hadapan
Terbalik
3.1 Unit kawalan elektrik
3.2 Meja kerja latihan
3.4 Komponen hidraulik
1 Injap limpahan bertindak terus DBDH6P/100
2 Injap pengimbang DC6G-1-10B/50/
3 Silinder hidraulik bertindak dua lutsinar (tekanan tidak boleh melebihi 1MPA)
4 Suis mikro
5 Injap pengurangan tekanan bertindak terus FDR5DP1-10B
6 Injap pengurangan tekanan (jenis pandu) PFIC-DR10/200Y
7 Injap pengalih FJL-L10H
8 Injap pengawal kelajuan PFIC-2FRM5/6Q
9 Injap pendikit fasa tunggal MK6G
10 Injap jujukan (jenis pandu) PFIC-DZ10/210M
11 Injap manual tiga hala tiga kedudukan
12 Injap undur manual empat hala dua kedudukan
13 Injap undur solenoid empat hala dua kedudukan HYJF-4WE6D/AC 24V
14 Injap pelega bertindak terus DBDH6P/100
15 Injap sehala kawalan hidraulik PFIC SV6PB2
16 Tolok tekanan gliserin Tolok tekanan Benang luaran YN-60/10MPA M14*1.5 (tanpa tepi dalam arah paksi)
17 Injap pengurangan tekanan tiga hala bertindak terus: DR6DP-50/75
18 Motor hidraulik
19 Injap pendikit MG6G
20 Akumulator pundi kencing 6.3'L (nitrogen) 6Mpa
21 Stesen hidraulik
22 Silinder hidraulik bertindak dua kali
23 Injap undur empat hala tiga kedudukan (O) 4WMM6E50B/
24 Meter aliran (tekanan tidak boleh melebihi 1MPA)
4. Kandungan eksperimen:
Eksperimen 1. Litar undur injap undur manual
Eksperimen 2. Litar undur injap undur elektromagnet
Eksperimen 3. Litar pengimbangan menggunakan injap jujukan
Eksperimen 4. Litar brek menggunakan limpahan injap
Eksperimen 5. Litar penimbal menggunakan injap limpahan
Eksperimen 6. Litar kawalan kelajuan pendikit salur masuk minyak
Eksperimen 7. Litar pengunci menggunakan injap pembalikan elektromagnet empat hala tiga kedudukan
Eksperimen 8. Litar eksperimen simulator beban
Eksperimen 9. Eksperimen injap pembalikan empat hala tiga kedudukan jenis-O
Eksperimen 10. Eksperimen injap pembalikan empat hala tiga kedudukan jenis-M
Eksperimen 11. Eksperimen injap pembalikan empat hala tiga kedudukan jenis-Y
Eksperimen 12. Eksperimen silinder hidraulik lutsinar
Eksperimen 13. Eksperimen ujian modul kaunter
Eksperimen 14. Eksperimen ujian modul kerosakan
Eksperimen 15. Eksperimen pemerolehan modul skrin
