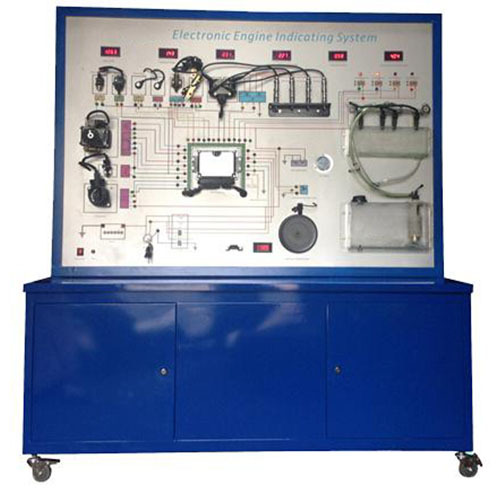

SRA082 Jurulatih Sistem Pengurusan Enjin (EMS) Jurulatih Automotif Peralatan Pengajaran Peralatan Didaktik1. Gambaran Keseluruhan
Model kenderaan: Santana Tekanan kerja 220V suis kebocoran yang sepadan
Frekuensi: 50/60HZ; kuasa: 350W
Saiz penunjuk 1600×1100×200（P×L×T）
Standard kabinet 1600×500×700（P×L×T）meja konfigurasi standard
bangku keseluruhan menyesuaikan tiub segi empat sama standard antarabangsa, kimpalan lancar besi sudut, selepas pengisaran penggilapan permukaan, kemudian permukaan ditangani dengan plastik penyembur suhu tinggi, ia boleh anti-karat dan anti-penuaan, hampir tidak kehilangan warnanya, di bahagian bawah bangku dilengkapi dengan roda pengunci kendiri universal untuk pengajaran mudah alih.
Papan kawalan menyesuaikan panel aluminium-plastik tulen, pada panel kawalan dengan gambarajah skematik sistem SRS intuisi persepsi, dan warnanya konsisten dengan sistem kawalan kereta asal, dan ia dilengkapi dengan spesifikasi operasi dan buku panduan eksperimen, dan sebagainya.
Bangku eksperimen ini membolehkan pelajar memahami pembinaan asas dan prinsip kerja suntikan minyak kawalan elektrik enjin, sensor, penggerak, memahami kedudukan dan prinsip kerja setiap sensor dan penggerak melalui entiti tersebut.
Mengikut terminal pengesanan komputer yang jelas, bekerjasama dengan multimeter untuk mengesan nilai rintangan dan voltan sensor kedudukan injap udara dan penggerak, menetapkan kerosakan biasa penghantaran, mengikut paparan kerosakan, pelajar boleh menganalisis kerosakan, mengesan latihan diagnostik, memupuk keupayaan pelajar untuk analisis kerosakan dan mengesan diagnostik.
2 Fungsi Paparan
Penunjuk cara boleh memerhatikan keadaan kerja enjin kawalan elektrik dengan lebih intuitif mengikut pencucuhan palam pencucuh, kerja pam minyak, suntikan minyak muncung, tolok tekanan minyak jenis penunjuk yang memaparkan tekanan kerja minyak bahan api, setiap sensor dilengkapi dengan voltmeter digital, papan dengan gambarajah skematik litar sistem kawalan elektrik keseluruhan.
