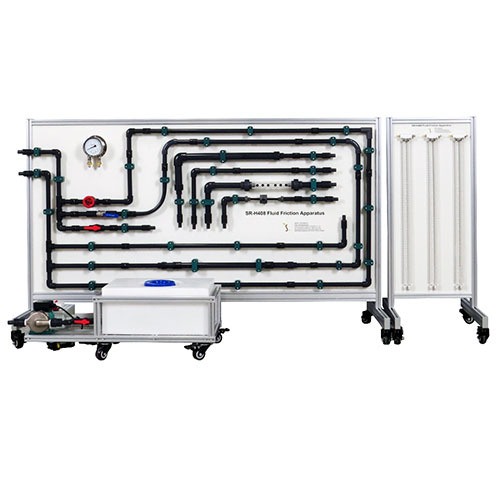

SR-H408 Radas Geseran Bendalir Peralatan Latihan Kejuruteraan Bendalir Peralatan Pendidikan Peralatan Latihan Vokasional1. Pengenalan Produk
1.1 Penerangan Produk
Radas Geseran Bendalir membolehkan penyiasatan terperinci tentang aliran, teknik pengukuran aliran dan kehilangan dalam pelbagai paip dan kelengkapan. Radas ini mempunyai tiga litar air, termasuk instrumen, paip dan kelengkapan, dengan injap yang berbeza pada setiap litar. Injap terletak di hilir setiap litar untuk mengelakkan pergolakan hulu. Bahagian paling dalam daripada tiga litar ini mempunyai bahagian yang boleh ditukar ganti, termasuk orifis, ventur, pitot, paip kasar dan penapis. Panel menegak yang boleh ditanggalkan dan menjimatkan ruang memegang semua paip dan kelengkapan untuk akses mudah.
Untuk mengukur kehilangan tekanan dalam setiap bahagian, pelajar menggunakan set manometer dan tolok tekanan pembezaan (termasuk). Untuk melaraskan paras air rujukan dalam paip set manometer, pelajar menyambungkan pam tangan (termasuk) ke injap udara di atas paip. Untuk menjalankan eksperimen, pelajar menyediakan meja hidraulik untuk mengepam air melalui litar dan mengukur kehilangan tekanan melalui paip dan kelengkapan. Mereka juga menemui kehilangan yang disebabkan oleh pengembangan dan pengecutan yang cepat. Beberapa bahagian paip mempunyai diameter yang berbeza untuk menunjukkan bagaimana ini mempengaruhi kehilangan tekanan.
Meter aliran Venturi dan radas plat orifis menunjukkan kepada pelajar dua kaedah biasa untuk mengukur aliran air. Ia juga memberikan aplikasi persamaan Bernoulli untuk aliran bendalir tak termampat. Pelajar menggunakannya untuk mengukur aliran dan membandingkan kehilangan setiap kaedah. Peranti ini juga termasuk tiub pitot-statik. Dengan mengalirkan tiub pitot melalui diameter paip, pelajar boleh mencari taburan halaju dan pekali aliran. Mereka juga mencari hubungan antara aliran dan perbezaan tekanan. Paip kasar buatan membolehkan pelajar mengkaji pekali geseran di bawah nombor Reynolds yang berbeza.
1.2 Ciri-ciri Produk
1. Produk ini mempunyai prestasi keselamatan elektrik yang sangat baik, reka bentuk kalis air yang sangat baik dan kebolehpercayaan pembumian.
2. Reka bentuk produk cantik dan ringkas dalam struktur.
3. Produk ini menggunakan langkah anti-karat dan bahan pepejal, yang kuat dan tahan lama, memanjangkan hayat perkhidmatan produk dengan ketara.
4. Produk ini mempunyai modul eksperimen yang kaya dan boleh menyelesaikan tugas ujian di bawah pelbagai keadaan.
2. Spesifikasi teknikal
2.1 Parameter teknikal
Parameter bekalan kuasa: AC220V
Parameter pam air: Kuasa 320W; Kadar aliran 105L/min; Turus 10m
Julat pengukuran lajur paras cecair: 0~800mmH2O
Julat pengukuran tolok tekanan: 0~25
Kapasiti tangki air: 40L
Keadaan persekitaran kerja: Suhu ambien: 10℃～30℃ Kelembapan relatif ＜75% (25℃).
2.2 Dimensi dan berat
Dimensi: 2100*800*1280mm
Berat: 100KG
3. Komponen Produk
3.1 Bahagian Utama Produk
Tiada Nama
1 Saluran keluar saluran paip eksperimen
2 Saluran masuk air saluran paip eksperimen
3 Litar Ketiga
4 Litar Kedua
5 Litar Pertama
6 Tolok Tekanan
7 Injap 3
8 Injap 2
9 Injap 1
10 Siku berdiameter besar
11 Siku berdiameter tengah
12 Siku berdiameter tengah
13 Siku sudut kanan
14 Aksesori eksperimen tiga litar boleh tanggal 1
15 Aksesori eksperimen tiga litar boleh tanggal 2
16 Aksesori eksperimen tiga litar boleh tanggal 3
17 Aksesori eksperimen tiga litar boleh tanggal 4
18 Saluran keluar pam air
19 Pam air
20 Injap kawalan aliran
21 Kotak elektrik
22 Tangki air
23 Unit Pengukuran Perbezaan Tekanan Aras Cecair
3.2 Bahagian Elektrik Produk
Tiada Nama
1 Pemutus Litar
2 Suis Kawalan Pam Air
3 Lampu Penunjuk Kuasa
4 Lampu Penunjuk Status Operasi
3.3 Aksesori Produk
Tiada Nama
1 Cawan Pengukur
2 Trakea
3 Trakea untuk Pam Udara
4 Trakea untuk Pam Udara
5 Jam Rantai
6 Paip Air
4. Konfigurasi Produk Senarai
No Nama Kuantiti
1 Peralatan Geseran Bendalir SR-H408 1
2 Unit bekalan air 1
3 Unit pengukur perbezaan tekanan 1
4 Tolok tekanan 1
5 Pam air 1
6 Gelung eksperimen peredaran utama 3
7 Aksesori eksperimen gelung boleh ganti 4
8 Tangki air 1
9 Cawan penyukat 1
10 Paip udara 7
11 Pam udara paip udara 1
12 Pam udara 1
13 Jam randik 1
5. Senarai eksperimen pengajaran produk
(1) Kaedah pengukuran aliran anggaran
(2) Mengukur kehilangan tekanan keseluruhan modul eksperimen litar pertama meter geseran bendalir
(3) Mengukur kehilangan tekanan tempatan modul eksperimen litar pertama meter geseran bendalir
(4) Mengukur kehilangan tekanan keseluruhan modul eksperimen litar kedua meter geseran bendalir
(5) Mengukur kehilangan tekanan tempatan modul eksperimen litar kedua meter geseran bendalir
(6) Mengukur kehilangan tekanan keseluruhan litar ketiga meter geseran bendalir dan aksesori boleh ganti
(7) Mengukur kehilangan tekanan litar ketiga geseran bendalir meter dan aksesori meter aliran Venturi
