1. Penerangan
Dengan pam haba udara ke air ST 102, haba ambien udara digunakan untuk memanaskan air.

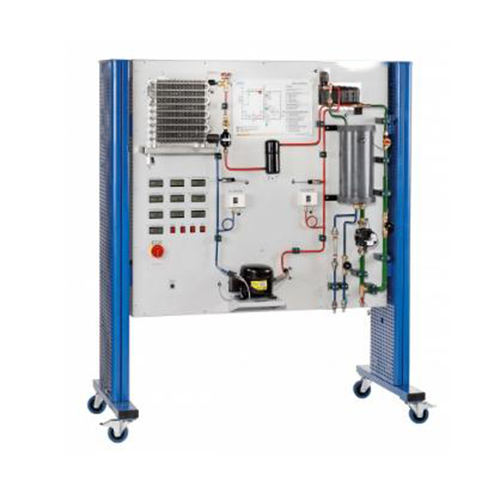

Litar pam haba terdiri daripada pemampat, penyejat dengan kipas, injap pengembangan termostatik dan penukar haba gegelung sepaksi sebagai kondenser. Semua komponen disusun dengan jelas dalam jurulatih.
Wap penyejuk termampat memeluwap dalam paip luar kondenser dan dengan itu melepaskan haba ke air dalam paip dalam. Penyejuk cecair menyejat pada tekanan rendah dalam penyejat tiub bersirip dan dengan itu menyerap haba daripada udara ambien.
Litar air panas terdiri daripada tangki, pam dan kondenser sebagai pemanas. Untuk operasi berterusan, haba yang dihasilkan dihamburkan melalui sambungan air penyejuk luaran. Kadar aliran air penyejuk ditetapkan melalui injap dan diukur.
2. Butiran Teknikal
Spesifikasi
penyiasatan pam haba dengan litar air sebagai beban
litar penyejukan dengan pemampat, penyejat dengan kipas, injap pengembangan termostatik dan penukar haba gegelung sepaksi sebagai kondenser
litar air panas dengan pam, tangki dan kondenser sebagai pemanas
penyejukan tambahan melalui gegelung paip dalam tangki air panas dan air penyejukan luaran
rekod dan paparan semua nilai yang diukur yang berkaitan
Data Teknikal
Pemampat
kapasiti penyejukan: 372W pada 7,2/55°C
penggunaan kuasa: 205W pada 7,2/55°C
Penukar haba gegelung sepaksi (kondenser)
kandungan penyejuk: 0,55L
kandungan air: 0,3L

Penyejat tiub bersirip
kawasan pemindahan: lebih kurang 0,175m2
Pam
kadar aliran maksimum: 1,9m3/j
turus maksimum: 1,4m
isipadu tangki air panas: lebih kurang 4,5L
Penyejuk: R513A
GWP: 631
isipadu pengisian: 1kg
Setara CO2: 0,6t
Julat pengukuran
tekanan: 2x 1…15bar
suhu: 4x 0…100°C, 2x 100…100°C
kuasa: 0…6000W
kadar aliran: 0…108L/j (air)
kadar aliran: 10…160L/j (air penyejuk)
kadar aliran: 0…17kg/j (penyejuk)
230V, 50Hz, 1 fasa; 230V, 60Hz, 1 fasa
120V, 60Hz, 1 fasa
UL/CSA pilihan
Diperlukan untuk operasi
sambungan air, longkang, PC dengan Windows disyorkan
