Kehilangan Teknologi Pemasangan Dalam Sistem Paip Peralatan Makmal Terma Peralatan Pengajaran Peralatan Didaktik

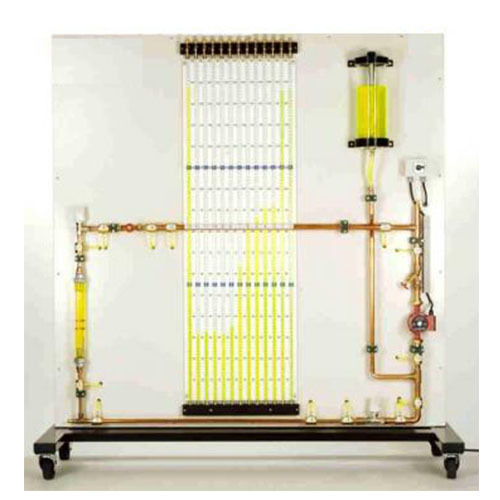

SR3005 Kehilangan Teknologi Pemasangan Dalam Sistem Paip Peralatan Makmal Terma Peralatan Pengajaran Peralatan Didaktik
Objektif Pembelajaran / Eksperimen
- lengkung tekanan dalam sistem paip tertutup dengan pam edaran
- pengaruh diameter paip, halaju aliran, perubahan dalam
keratan rentas dan kelengkapan paip pada kehilangan tekanan
- penentuan ciri pam, ciri sistem dan titik operasi
Spesifikasi
[1] penyiasatan kehilangan tekanan pada pengecutan, sudut paip, lenturan paip, injap dan kelengkapan serta elemen paip dengan diameter berbeza
[2] elemen paip adalah komponen standard komersial dalam kejuruteraan pemanasan dan kebersihan
[3] panel jelas dipasang pada bingkai yang kukuh dan boleh alih
[4] litar air tertutup dengan pam dan tangki
[5] injap berdarah bersepadu pada manometer dan di bahagian paip
[6] pengukuran aliran menggunakan rotameter
[7] pengukuran taburan tekanan pada
13 titik pengukur tekanan, paparan dengan 13 manometer tiub

Data Teknikal
Pam - 3 peringkat - kadar aliran maksimum: 4.5m³/j - turus maksimum: 6m
Tangki: lebih kurang 5L
Julat pengukuran - kadar aliran: 100...1000L/j - tekanan: 1600mmWC
Dimensi dan Berat PxLxT: 1900x700x2020mm Berat: lebih kurang 140kg
Diperlukan untuk Operasi
230V, 50Hz, 1 fasa
