Objektif Pembelajaran / Eksperimen
- pengukuran aliran
- pengukuran tekanan pembezaan
- kesan aliran dan kekasaran permukaan
- kesan halaju aliran
- kesan perubahan arah paip
Spesifikasi

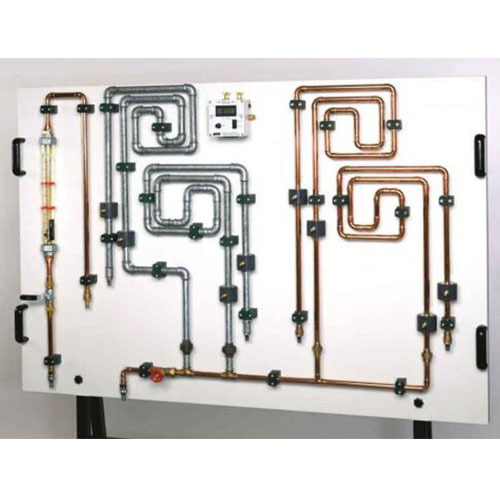

[1] penyiasatan kehilangan tekanan pada elemen paip dengan perubahan arah dan bahan paip yang berbeza
[2] elemen paip adalah komponen standard komersial dalam pemanasan dan kejuruteraan kebersihan
[3] panel jernih yang dipasang pada bingkai yang kukuh dan boleh alih
[4] pemilihan bahagian pengukur melalui sambungan hos dengan gandingan pelepas pantas
[5] aliran boleh dilaraskan melalui injap
[6] pengukuran aliran menggunakan rotameter
[7] pengukuran tekanan pembezaan melalui meter tekanan pembezaan dengan paparan

Data Teknikal
Bahagian pengukur: 2300mm
- bahagian paip 1: keluli, diameter: 1/2", sudut paip 90°
- bahagian paip 2: keluli, diameter: 1/2", selekoh paip 90°
- bahagian paip 3: kuprum, diameter: 18x1mm, sudut paip 90°
- bahagian paip 4: kuprum, diameter: 18x1mm, selekoh paip 90°
Meter tekanan pembezaan
Julat pengukur- kadar aliran: 150...1600L/j- tekanan pembezaan: -350mbar...350mbar
Dimensi dan Berat PxLxT: 1650x700x1850mmBerat: lebih kurang 100kg
Diperlukan untuk Operasi
Sambungan air: 1500L/j, longkang
