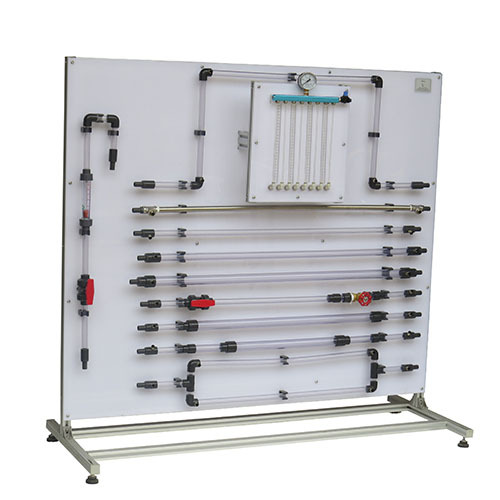

SR3201 Kerugian Dalam Kelengkapan Paip Bendalir Peralatan Latihan Kejuruteraan Peralatan Pendidikan Peralatan Latihan Vokasional1. Objektif
Untuk menentukan kehilangan turus dalam kelengkapan pada pelbagai kadar aliran air & untuk mengukur pekali kehilangan untuk kelengkapan paip
Unit ujian: 1
Utiliti Diperlukan: Bekalan air, longkang, elektrik – 0.5 hingga 1kW, 220 V AC, fasa tunggal
2. Butiran Teknikal:
Manometer Bendalir: Merkuri (Hg) - 250 gm
Pembesaran Tiba-tiba: Dari 15 mm hingga 25 mm
Pengecutan Tiba-tiba: Dari 25 mm hingga 15 mm
Bengkok: ½”
Siku: ½”
Injap bola: ½”
Injap pintu: ½”
Edaran Air: Pam FHP,
Pengukuran Aliran: Menggunakan Tangki Pengukur dengan Piezometer, Kapasiti 25 Liter
Pengukuran Penurunan Tekanan: Manometer Pembezaan
Tangki Sump: Kapasiti 50 Liter
Jam Ranti: Elektronik, manual arahan dalam Bahasa Inggeris
Suis Hidup/Mati jenama standard, Penunjuk Utama, dsb.
