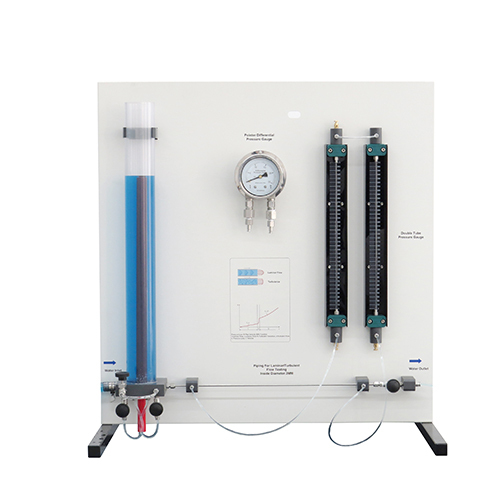

HM 150.01 Geseran Paip untuk Aliran Laminar/Bergelora Peralatan Didaktik Peralatan Pendidikan Vokasional Peralatan Makmal Mekanik Bendalir

1. Pengenalan kepada peralatan
1.1 Gambaran Keseluruhan
Apabila bendalir mengalir melalui paip, kehilangan tekanan berlaku disebabkan oleh geseran dalaman dan geseran antara bendalir dan dinding. Semasa mengira kehilangan tekanan, kita perlu mengetahui pekali geseran, iaitu nombor tanpa dimensi. Pekali geseran ditentukan menggunakan nombor Reynolds, yang menerangkan nisbah daya inersia kepada daya geseran.
HM 150.01 membolehkan anda mengkaji hubungan antara kehilangan tekanan akibat geseran bendalir dan halaju aliran dalam paip. Di samping itu, pekali geseran paip boleh ditentukan.
Persediaan eksperimen terdiri daripada bahagian paip berdiameter kecil di mana aliran laminar-bergelombang berlaku. Nombor Reynolds dan pekali geseran dalam paip ditentukan daripada halaju aliran dan kehilangan tekanan. Dalam kes aliran gelora, paip disalurkan terus dari sistem bekalan air. Penaik limpahan memastikan tekanan malar bekalan air yang diperlukan untuk aliran laminar. Injap boleh digunakan untuk melaraskan kadar aliran.
Tekanan dalam aliran laminar diukur dengan tolok tekanan tiub berganda. Dalam aliran gelora, tekanan diukur dengan manometer dengan mekanisme jam.
1.2 Ciri-ciri
(1) Membolehkan pengguna mengkaji hubungan antara kehilangan tekanan akibat geseran bendalir dan halaju aliran dalam paip.
(2) Persediaan eksperimen terdiri daripada paip berdiameter kecil di mana aliran laminar dan gelora berlaku.
(3) Dalam kes aliran gelora, paip dibekalkan dengan air terus dari sistem bekalan air. Penaik limpahan memastikan tekanan bekalan air malar yang diperlukan untuk aliran laminar. Injap boleh digunakan untuk melaraskan kadar aliran.
(4) Tekanan dalam aliran laminar diukur dengan tolok tekanan tiub berganda. Dalam aliran gelora, tekanan diukur dengan tolok tekanan dengan mekanisme jam.
2. Parameter teknikal
Kuasa input: AC fasa tunggal 220V ±10%
Dimensi: 880*700*920 mm
Berat: ＜44kg
Keadaan kerja: Suhu ambien: 10℃～30℃ Kelembapan relatif: <75% (25℃)

3. Senarai komponen
3.1 Bahagian utama
Tiada Nama
1 Tangki simpanan air
2 Port limpahan
3 Injap pintasan aliran bergelora
4 Salur masuk air
5 Injap kawalan aliran laminar
6 Bahagian paip eksperimen
7 Injap longkang
8 Tolok tekanan sisi tekanan rendah
9 Tolok tekanan sisi tekanan tinggi
10 Saringan sutera
11 Tolok tekanan pembezaan
12 Injap ekzos
3.2 modul asas eksperimen bendalir
Modul asas eksperimen bendalir terutamanya menyediakan peralatan asas untuk satu eksperimen, termasuk:
Tiada Nama
1 Suis kawalan kuasa
2 Tombol kawalan suis
3 Lampu penunjuk kerja
4 Injap kawalan aliran
5 Injap pelega tekanan
6 Penunjuk aras gas untuk tangki pemeteran
Struktur dalaman Tangki simpanan dengan pam tenggelam
Nota: Modul ini perlu dibeli secara berasingan. Lebih mudah digunakan dengan peranti visualisasi aliran saluran terbuka HM 150.21
4. Senarai eksperimen
Eksperimen 1: Eksperimen ujian aliran laminar
Eksperimen 2: Eksperimen ujian aliran bergelora
