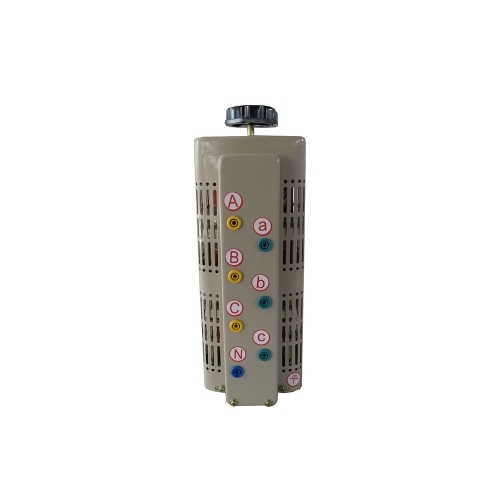

Pengatur Voltan Induksi Tiga Fasa SR6123E Peralatan Meja Kerja Pengajaran Teknologi Pendidikan Peralatan Latihan Elektrik1 Pengenalan
Pengawal voltan gandingan kendiri tiga fasa pada asasnya merupakan transformer gandingan kendiri dengan pengawalaturan voltan berterusan. Terdapat dua jenis teras - cincin dan tiang. Teras tiang adalah serupa dengan transformer umum, dan ia diperbuat daripada keluli silikon. Teras cincin digulung dengan jalur keluli silikon. 20kVA dan pengawal voltan gandingan kendiri berkapasiti kecil berikut, lebih banyak memilih teras besi jenis cincin; Lebih daripada 20kVA pengguna menggunakan teras tiang. Dalam struktur pengawal voltan automatik jenis cincin, lilitan dibalut dengan satu lapisan dawai kuprum bertebat di sekeliling teras cincin. Permukaan gegelung digilap ke permukaan yang licin, dan berus dengan grafit elektrokimia bersentuhan dengannya. Berus boleh digunakan untuk memutarkan permukaan dawai untuk menukar voltan keluaran. Jika kapasiti arus lebih besar daripada 10A, ia boleh digunakan secara selari dengan dua atau lebih berus. Pengawal voltan gandingan kendiri biasanya diperbuat daripada sejuk dan kering. Rendaman minyak juga digunakan dalam majlis-majlis khas dengan kapasiti besar atau keadaan khas. Pengatur voltan gandingan kendiri fasa tunggal jenis tiga cincin boleh terdiri daripada pengatur voltan gandingan kendiri tiga fasa.
Peralatan tersebut mengandungi komponen berikut
1. Input
2. Output
3. Hujung awam (COM)
4. Hujung pembumian
5. Tombol pelaras
