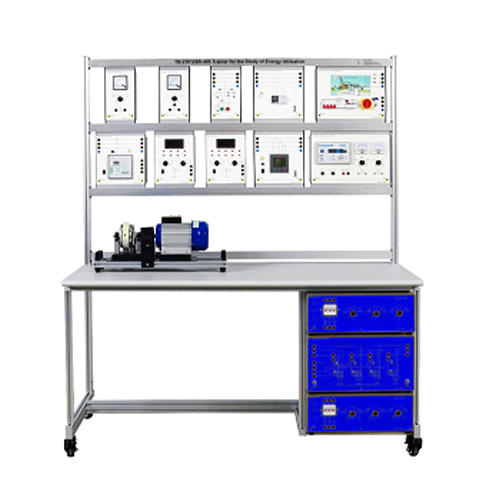

TB-230126R-405 Jurulatih untuk Kajian Penggunaan Tenaga Peralatan Didaktik Peralatan Latihan Vokasional Peralatan Latihan Boleh Diperbaharui

1. Pengenalan Produk
1.1 Penerangan Produk
Makmal Grid Pintar ialah platform percubaan pengajaran komprehensif yang direka untuk guru dan pelajar kolej, meliputi pautan teras penjanaan kuasa grid pintar, penghantaran, pengedaran, perlindungan dan kawalan. Melalui reka bentuk modular, ia menyokong penyelidikan eksperimen pelbagai disiplin, termasuk motor segerak, penjanaan kuasa fotovoltaik, pampasan reaktif, analisis kualiti kuasa, dll., untuk membantu pelajar memahami dengan mendalam seni bina dan prinsip operasi grid pintar.
Makmal ini terdiri daripada modul bebas, yang boleh mensimulasikan senario penjanaan kuasa, penghantaran, pampasan dan perlindungan grid kuasa sebenar. Menyediakan penyelesaian pengajaran grid pintar yang lengkap.
1.2 Ciri-ciri Produk
1. Reka bentuk modular: Setiap modul berfungsi boleh ditanggalkan secara bebas dan menyokong eksperimen gabungan percuma.
2. Akses berbilang tenaga: menyokong eksperimen selari berbilang tenaga seperti penjana kuasa hidro, fotovoltaik dan segerak.
3. Perlindungan keselamatan: dilengkapi dengan pemutus litar bocor dan perlindungan voltan lebih/lebihan arus untuk memastikan keselamatan eksperimen.

2. Spesifikasi teknikal
2.1 Parameter teknikal asas
Bekalan kuasa kerja tiga fasa lima wayar AC 380V
2.2 Parameter penampilan peralatan
Dimensi 1600mm*750mm*1870mm
Berat ≤300kg
3. Pengenalan produk
3.1 Bahagian modul produk
No Nama Kuantiti
1 Meter permintaan maksimum 1
2 Pemutus litar kuasa 1
3 Pengawal kuasa reaktif 1
4 Unit bekalan kuasa tiga fasa 1
5 Kaunter 1
6 Meter faktor kuasa 1
7 Ammeter mekanikal 1
8 Voltmeter mekanikal 1
9 Pembilang tiga fasa 1
3.2 Bahagian Motor Produk
No Nama Kuantiti
1 Motor tak segerak tiga fasa 1
3.3 Casis produk
No Nama Kuantiti
1 Kotak beban rintangan 1
2 Kotak beban induktif 1
3 Bateri kapasitor boleh tukar 1
3.4 Aksesori produk
No Nama Kuantiti
1 kabel sambungan keselamatan elektrik 4mm (1m-biru) 5
2 Kabel sambungan keselamatan elektrik 4mm (1m-dua warna) 2
3 Kabel sambungan keselamatan elektrik 4mm (1m-merah) 5
4 Kabel sambungan keselamatan elektrik 4mm (1m-kuning) 5
5 Kabel sambungan keselamatan elektrik 4mm (1m-hijau) 5
6 Kabel sambungan keselamatan elektrik 4mm (1m-hitam) 10
7 Kabel sambungan keselamatan elektrik 4mm (0.25m-biru) 5
8 Kabel sambungan keselamatan elektrik 4mm (0.25m-dua warna) 8
9 Kabel sambungan keselamatan elektrik 4mm (0.25m-hijau) 5
10 Kabel sambungan keselamatan elektrik 4mm (0.25m-merah) 5
11 Kabel sambungan keselamatan elektrik 4mm (0.25m-kuning) 5
12 Palam kalis air industri (perempuan) 1
13 Kord kuasa Eropah 6
14 Kord kuasa peralatan 1
15 Jalur soket 1
16 Sepana heksagon 1
17 Sensor 1
18 Talian komunikasi 1
19 Berat 2
20 Teras fius (3A) 5
21 Tiub fius (50mA dan 5A) 5
22 Jambatan berbentuk U (K4-hitam) 5
23 Jam randik 1
5. Senarai eksperimen pengajaran produk
(1) Ujian pampasan percuma (manual)
(2) Pampasan reaktif (automatik)
(3) Eksperimen penggunaan kuasa reaktif
(4) Eksperimen penggunaan kuasa aktif
(5) Percubaan meter pembilang dan faktor kuasa (fasa tunggal)
(6) Percubaan meter pembilang dan faktor kuasa (dua fasa)
(7) Eksperimen ciri beban motor sangkar tupai tiga fasa
