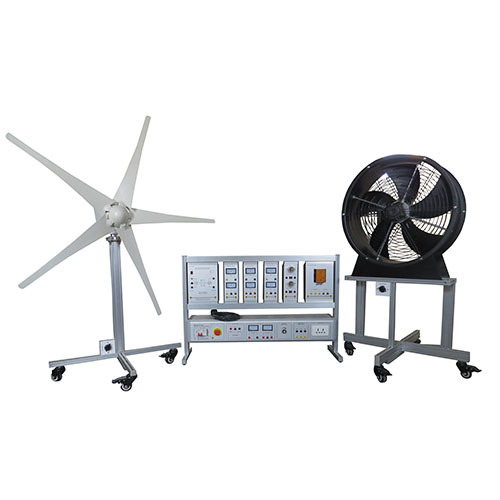

ZM2122 Peralatan Latihan Penjanaan Kuasa Angin Peralatan Didaktik Peralatan Latihan Vokasional Peralatan Latihan Boleh Diperbaharui
I. Gambaran Keseluruhan Produk
1.1 Gambaran Keseluruhan
Peralatan latihan ini terdiri daripada enam sistem unit utama: unit penjanaan kuasa, unit pengecasan, unit storan kuasa, modul inverter, unit kawalan dan unit beban. Anda boleh membiasakan diri dengan pengetahuan asas penjanaan kuasa angin dan pemasangan, pentauliahan, operasi, penyelenggaraan dan analisis kerosakan. Mempunyai pemahaman dan analisis diagnosis kerosakan, menguasai prinsip dan kaedah kawalannya, dan memupuk pengetahuan dan kemahiran pelajar yang sepadan. Ia sesuai untuk pengajaran dan penilaian latihan kemahiran jurusan berkaitan di sekolah vokasional tinggi, kolej, sekolah vokasional menengah dan sekolah teknik.
1.2 Ciri-ciri
(1) Peranti latihan menggunakan struktur rangka lajur profil aluminium, keseluruhannya ringkas dan luas, bahagian bawah dilengkapi dengan roda universal, yang boleh digerakkan secara fleksibel dan ketinggian boleh dilaraskan secara berasingan mengikut keadaan tanah, mudah digunakan dan tidak mudah rosak.
(2) Kelajuan angin boleh laras, konfigurasi lengkap dan mudah digunakan.
(3) Gabungan perisian dan perkakasan boleh melengkapkan kandungan latihan pelbagai subjek
(4) Peralatan latihan mempunyai sistem perlindungan keselamatan yang baik.
II. Parameter prestasi
(1) Kuasa input: AC220V fasa tunggal ± 10% 50Hz
(2) Kapasiti keseluruhan mesin: <2KVA
(3) Berat: <250kg
(4) Keadaan kerja: suhu ambien -10℃～+40℃ kelembapan relatif <85% (25℃)
III. Komposisi produk
3.1 Peralatan
Peralatan disokong oleh tiang profil aluminium, dan bahagian bawah dilengkapi dengan roda universal, yang boleh digerakkan secara fleksibel dan dilaraskan mengikut keadaan tanah.
3.2 Kotak kuasa
Perkara di atas termasuk satu pemutus litar 2p, satu butang berhenti kecemasan, satu bateri DC 12V, satu voltmeter DC 30V, satu ammeter DC 10, satu tombol kelajuan sumber angin analog, satu modul terminal output penjana angin, dan dua soket AC 220V.
Bahagian kotak gantung
1. Modul beban AC
2. Modul penyongsang
3. Modul kawalan penjanaan kuasa angin
4 Modul meter voltan dan arus DC
5. Modul meter voltan dan arus AC 1
6. Modul meter voltan dan arus AC 2
3.3 Aksesori
(1) Pengecas
(2) Wayar terminal K4 (6 wayar merah, 7 wayar hitam, 6 wayar hijau, 6 wayar kuning)
(3) Terminal K4 (satu kuning, satu hijau, satu merah)
(4) 10 fius 5A
(5) Satu kabel setiap satu untuk sumber angin simulasi dan peranti penjanaan kuasa angin
IV. Kandungan latihan boleh dilengkapkan
4.1 Eksperimen kuasa angin
(1) Prinsip penjanaan kuasa angin
(2) Selepas beban disambungkan, voltan berubah.
